T/C Extension & Compensating Wires

T/C Extension & Compensating Wires

내열용 보통급 | -FFSBF

적용규격
KS C 1609 (열전대용 보상도선)
사용 온도
-80~200°C, ~150°C(ETFE)
카탈로그
제품 특성, 적용범위 재료 및 구조 규격표
제품 특성
불소수지(FEP) 절연과 시즈를 적용하고 시즈 내부에 금속 차폐층이 추가된 제품이다.
차폐층은 전자기 간섭(EMI), 고주파 신호 간섭(RFI), 정전기 등 노이즈를 최소화하여 안정적인 온도 측정을 제공한다.
내열성이 우수하여 고온 환경에서도 절연 특성과 물리적 안정성을 유지한다.
내화학성이 우수하여 산, 알칼리를 포함한 대부분의 화학물질에 강한 저항성을 가지며 부식성 물질이 존재하는 환경에서도 안정적이다.
내수성이 우수하여 습한 환경에서도 안정적이다.
내마모성이 우수하여 물리적 손상 위험이 낮다.
적용범위/산업
플랜트, 발전소, 제철소, 석유화학공장 등 공장 자동화 및 공정 제어, 열관리를 필요로 하는 공정 설비에 사용된다.
가열로, 반응기, 정제 공정 등 고온 및 부식성 물질이 존재하는 환경에서 사용된다.
보일러, 터빈 등 고온 부품의 온도 모니터링에 사용된다.
자동차 배기 온도 측정 시스템, 엔진 테스트 등 고온 환경에서 사용된다.
항공기 엔진, 우주선 부품 등 고온 성능 테스트에 사용된다.
고온 시험 장비, 화학 실험 장치 등 안정적 온도 측정에 사용된다.

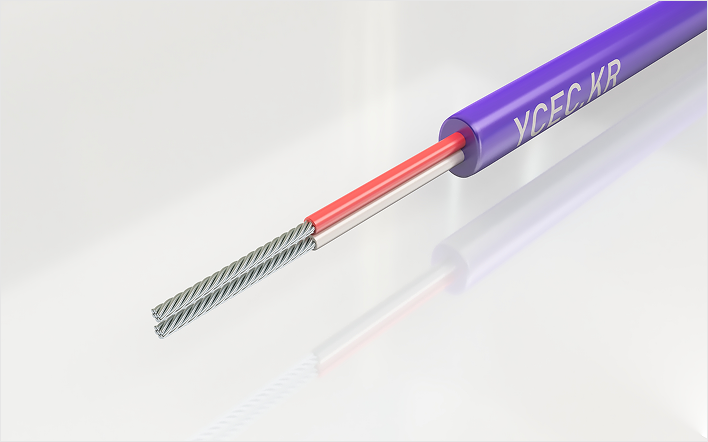

재료 및 구조
도 체 : 열전대 Type별 도체종류
절연체 : 불소수지(FEP) / 색상 ( (+)적색, (-)백색 )
차 폐 : 주석도금동 편조
시 즈 : 불소수지(FEP) / 색상 (보상도선 색상표 따름)

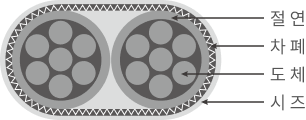

단면도
품명/구분 도체 절연두께
(mm)		 차폐두께
(mm)		 시즈두께
(mm)		 완성외경
(mm)		 내전압
(V/min)		 절연저항
(MΩ/km)		 중량
(kg/300M)
단면적
(mm2)		 구성
(No./mm)		 연선경
(mm)
(Type)X-H-FFSBF 1.25 7/0.45 1.35 0.3 0.3 0.4 3.4 X 5.6 AC 500 Min. 1500 17
0.75 7/0.37 1.11 0.3 0.3 0.4 3.3 X 5.0 AC 500 Min. 1500 13.5
0.5 7/0.3 0.9 0.3 0.3 0.4 3.0 X 4.5 AC 500 Min. 1500 10.5
※ UL 제품으로 생산 가능
