내열용 보통급 | -FKR / -KKR

적용규격
KS C 1609 (열전대용 보상도선)
사용 온도
-55~180°C
카탈로그
제품 특성, 적용범위 재료 및 구조 규격표
제품 특성

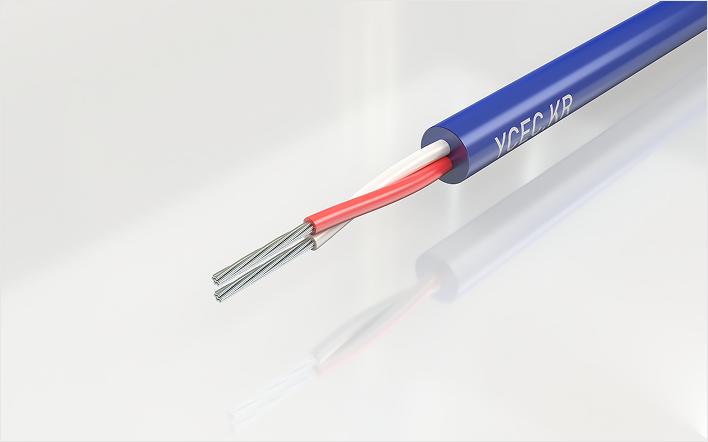

실리콘 고무 또는 불소수지로 절연하고 실리콘 고무 시즈를 적용한 제품이다.
내열성이 우수하여 고온 환경에서도 열 안정성을 유지한다.
내화학성이 우수하여 산, 알칼리를 포함한 대부분의 화학물질에 강한 저항성을 가진다.
내한성, 내수성이 우수하다.
넓은 온도 범위에서 실리콘 고무 고유의 유연성을 유지한다.
제품 특성상 상온에서의 보관을 권장한다.
적용범위/산업
플랜트, 발전소, 제철소, 석유화학공장 등 공장 자동화 및 공정 제어, 열관리를 필요로 하는 공정 설비에 사용된다.
가열로, 반응기, 정제 공정 등 고온 및 부식성 물질이 존재하는 환경에서 사용된다.
보일러, 터빈 등 고온 부품의 온도 모니터링에 사용된다.
항공기 엔진, 우주선 부품 등 극한 온도 조건이 요구되는 분야에 사용된다.
구부러지거나 복잡한 배선 작업에 사용된다.
재료 및 구조
도 체 : 열전대 Type별 도체종류
절연체 : 불소수지(FEP) / 색상 ( (+)적색, (-)백색 )
차 폐 : 주석도금동 편조
시 즈 : 실리콘 고무 / 색상 (보상도선 색상표 따름)
단면도
품명/구분 도체 절연두께
(mm)		 시즈두께
(mm)		 완성외경
(mm)		 내전압
(V/min)		 절연저항
(MΩ/km)		 중량
(kg/300M)
단면적
(mm²)		 구성
(No./mm)		 연선경
(mm)
(Type)X-H-KKR 0.5 20/0.18 0.9 0.6 1 6.3 AC 500 Min. 500 11
(Type)X-H-FKR 0.5 45/0.12 0.9 0.33 0.8 4.7 AC 500 Min. 500 8.2
0.22 20/0.12 0.62 0.25 0.7 3.7 AC 500 AC 500 4.5
※ UL 제품으로 생산 가능
